動環監控
一、動環監測系統簡介
計算機系統及通信設備數量與日俱增,規模越來越大,中心機房、計算機系統和通訊網絡(luò )已成為各大單位業務管理的核心部分。為保證其安全正常運行,與之配套的機房動力系統、環境系統、消防系統、保安系統必須時時刻刻穩定協調工作。如果機房動力及環境設備出現故障,輕則影響電腦系統的運行,重則造成計算機和通信設備報廢,使系統陷入癱瘓,后果不堪設想。因此對機房的動力及環境系統進行集中的監控極其必要

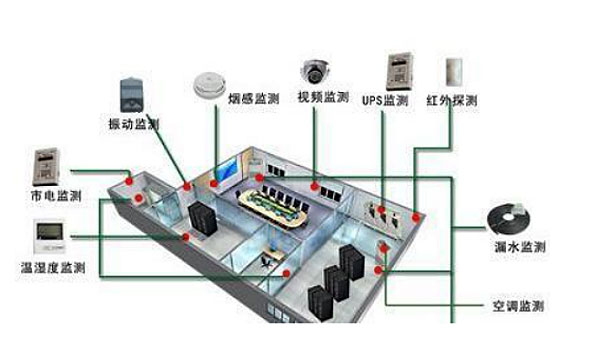

機房動環監測系統由那些部位組成?
一是機房環境,包括機房溫濕度、漏水等;
二是機房動力,包括UPS電源、開關、配電柜等;
三是機房網絡(luò ),包括服務器、交換機等;
四是機房安防,包括視頻監控、門禁系統等;
五是消防,包括煙霧探測器、消防設備等;
六是機房報警系統,包括信號、聲光等。

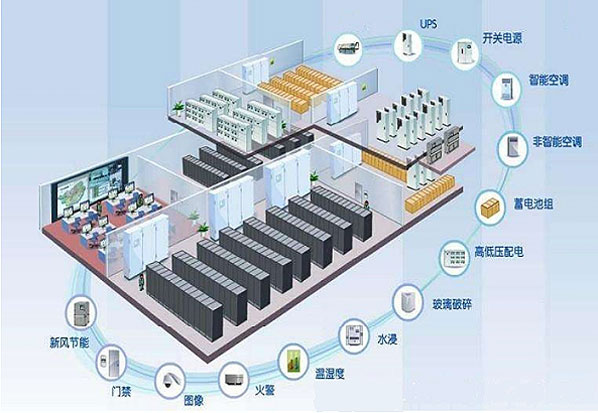

系統到底是監控什么?
供配電系統
1)配電柜
1.市電監測:實時監測電壓(V)、電流(I)、頻率(F)、有功功率(P)等。
2.監視開關狀態
3.防雷狀態監測
2)UPS
UPS模塊的工作狀態及各種參數-UPS的輸入、輸出電壓、電流、頻率、功率因數、逆變器狀態、電池狀態、旁路狀態、報警等
3)發電機
發電機輸出電壓、電流、頻率、水溫、啟動電池電壓、油機、告警、事故緊急停車等
環境系統
1)空調系統
監控空調本體壓縮機狀態、風機狀態、加熱器狀態、抽濕器狀態、加濕器狀態、報警等
2)溫濕度監測
精確測量機房的溫濕度參數、報警
3)新風機
新風機的運行狀態及遠程開關控制
4)漏水監測
對機房漏水情況實時監測、報警等
安防系統
1)消防
溫感、煙感、放氣等報警監視,與空調、門禁、供配電系統聯動控制
2)視頻監控
專業級硬盤錄像機全功能,包括移動偵測、聯動、事故回放等
3)門禁系統
各種門禁系統(磁卡、IC卡、感應卡、指紋門)監視、管理
4)防盜
如紅外探頭、玻璃破碎、防盜傳感器等
二、系統功能
● 集中監控功能
1.對機房?jì)雀鞣N動力設備、環境設備及安防系統的運行參數、狀態信息、報警信息、控制命令、圖像信息等進行完整地本地集中監控,以數字化虛擬儀器的方式地逼真模擬出各機房設備環境布局和運行狀況。
2.對物理分布在各地的多個機房實現跨區域集中監控管理,全面支持GIS電子地圖功能。
3.智能聯動功能:對邏輯關聯的設備或子系統實現全自動化智能聯動控制(如消防報警后,自動切斷電源,開啟門禁,攝象機自動錄制現場畫面)。
● 自動報警功能
1.實時捕獲各種類型的報警,提供聲光、語音、電話、短信、E-mail等多種報警方式,保證報警及時性。
2.根據用戶需要設定報警級別,對報警信息分級分組管理。
3.通過智能畫面和語音組合對分布在不同區域和不同設備的警情進行精確定位。
● 綜合管理功能
1.無人值守管理:發生異常時,系統自動通過語音呼叫、撥打值班電話等方式通知值班人員,實現無人值守機房管理。
2.遠程管理:通過遠程客戶端或Web瀏覽方式方便地查看各機房?jì)雀髟O備、各系統的運行狀況,也可在授權方式下進行遠程控制。
3.運行日志管理:自動對操作員、操作時間、操作內容、故障點、故障內容、故障處理、時間等信息進行完整地記錄,并可對這些記錄進行多條件查詢,為管理者提供完備的系統操作維護日志。
4.權限管理:對使用者分配不同的操作使用權限,根據職能進行分組管理,確保系統運行安全。
● 分析處理功能
1.提供實時曲線和歷史曲線,借助圖形手段直觀的顯示系統運行狀況。
2.報表功能:提供強大報表系統,能夠按不同組合條件方便的查詢各種統計結果,可方便與Excel、SQL數據庫實現數據交換。
三、動環監測系統建設的必要性分析
傳統機房監測現狀
1、安防安全隱患:傳統機房門禁不嚴、信息泄露、監控耗費人力物力。
2、環境異常隱患:環境溫度超過設備承載溫度,造成明火事故、環境漏水,引發空氣濕度異常引發安全隱患。
3、告警遲滯隱患:缺乏預警,異常難以實時把控、普通巡查頻率低,問題難以發現、人為監管難以及時發現異常。
動環監測優勢分析
1、動環信息采集接入
依托溫濕度傳感器、煙霧傳感器、水浸探測器、攝像機等,完成營區動環信息采集與信息接入功能,實現對營區重要區域的溫濕度信息、煙感信息的采集與接入,預留生活用水、用電、用氣、消防等信息接入功能。
2、動環信息監控
通過數據引接方式,實現上層業務系統與末端動環信息的處理與聯動。一方面實現對動環信息的處理與統計,另一方面將動環信息以可視化的方式展示給用戶,并與態勢綜合展現系統進行實時聯動,研制動環預警和狀態預測分析智慧模型,依據模型實施聯動行為。
3、動環信息分析與報警
提供水、電、氣消耗等信息的分析服務,以及動環信息的異常分析服務,當出現異常時,可實現聯動視頻合生光報警,提示用戶異常區域和異常信息。
4、動環設備聯動控制
依托動環感知設備接入軟件系統和接入網關等設備,可對接入的動環感知設備進行鉸鏈控制,如對設備進行遠程控制、軟硬件升級等操作。
